1 系統總體設計
1.1 設計思路
森林防火監控系統是集硬件、軟件、網絡于一體的聯網系統，以森林防火平臺軟件為核心，在指揮中心能夠?qū)崿F(xiàn)對各個林區防火監控系統的全方位管理。
前端視頻監控點設定在林區的制高點，通過光纖傳輸網或微波網絡與指揮中心網絡點對點聯接。在監測到有火災信號時，系統會及時將前端實時畫面?zhèn)鬟f到主站指揮中心。
1)采用紅外熱成像攝像機利用熱成像原理，探測林區熱輻射，通過不同目標溫差實時成像，搭配了測溫模塊可全天候?qū)α謪^(qū)掃描檢測，當測得溫度及溫差數據符合林火特征時，系統發生報警，及時讓防火值班人員掌握林區火災隱患，及時制定災害撲救方案等。
2)采用與環境信息相結合的綜合監測，可以實時的了解當前監控點的風力、風向、溫濕度、煙霧等數據，為森林防火指揮提供有力數據信息，滿足當前森林防火的各種要求。
3)采用與地理信息系統（GIS）相結合，實現森林資源信息的可視化化管理，可以更加有效地為森林防火提供信息支持。
4)采用透霧成像技術，由于森林防火監控系統安裝在林區的山上，山區經常濃霧彌漫，普通的鏡頭無法達到正常的監控效果，使用透霧鏡頭解決了山區霧大，成像難的問題。
1.1 設計原則
1)可靠性：
硬件可靠性：系統按照監控現場的環境要求選用圖像監控設備，能夠適應現場的惡劣環境。攝像機和鏡頭采用專業產品。
軟件可靠性：操作系統應具有良好的穩定性。
用戶管理：用戶等級管理和密碼管理相結合，不同的操作人員具有不同的權限，禁止越權操作。
充分考慮到森林防火工作的連續性要求。整個系統必須具有高度的安全性、可靠性和穩定性。
2)先進性：
先進的視頻壓縮格式：采用H.264格式壓縮視頻流，壓縮過的圖像傳輸給森林防火的各級指揮中心。在保證圖像質量的前提下，帶寬占用大大減小。
系統在穩定性的基礎上，充分考慮到信息社會迅猛發展的趨勢積極采用當前國際上較先進的技術裝備。在技術應用上適度超前，所采用的技術和設備完全能保證先進性。
3)靈活性：
錄像可調節圖像質量與帶寬占用以滿足用戶的需求。
靈活的控制功能：在各級指揮中心的圖像工作站上可以對選擇的攝像機進行控制。
4)可擴展性：
靈活的組網方式，方便監控點的增加。
系統預留了其它功能接口（如電子地圖等），系統設計留有充分余地，以方便今后系統的擴充和升級。為此，所選設備采用模塊式結構，在必要時可隨時增加前端及其控制模塊，使系統具有靈活的擴展性，有效的保護用戶的投資。
充分考慮到指揮中心工程所涉及的各子系統的集成和信息共享，在保證子系統總體上的先進性和合理性，采用集中管理、操作，分散控制的模式?？傮w結構具有兼容性和可擴展性，既可以包容不同廠家不同類型的先進產品，又便于升級、換代，使整個智能化系統可以隨著科學技術的發展與進步，不斷得到充實、完善、改進和提高。
5)易操作：
監控系統的操作具有靈活簡便，易于掌握的特點，操作人員能夠方便地進行使用及維護，使整個系統發揮最大的功能。
在適應多功能需求方面作了充分的考慮，對信息進行收集、存儲、傳輸、檢索、查詢，為森林防火中心管理者提供了有效的信息服務和充分的決策依據，為森林防火工作提供了安全、方便、快捷、高效、增值的服務。
6)開放性：
考慮到系統發展的需要，使系統與未來擴展的設備具有互聯性與互操作性，能很方便地融入網絡之中。
1.2 設計目標
1)遠程視頻監控以直觀、真實、有效而被廣泛應用在許多重點防范地區。
通過安裝紅外熱成像、可見光攝像系統全天候監控林區，觀測森林火情、對初發火情，做到及時發現、及時救護。使火災隱患消亡在萌芽狀態；
2)遠程視頻監控能在森林發生火災時把現場的圖像傳回指揮中心，指揮中心通過監視前端攝像機圖像指揮調度救火，最大限度的能減小火災造成的損失；
3)遠程視頻監控能真實記錄火災發生前救火過程中以及救火以后現場的真實情況從而對火災進行處理，提供有效真實的資料；
4)森林防火消防中心可對火情及現場情況進行實時觀察，以便及時了解現場情況協調調度指揮；
林區監控管理指揮中心可遠程對前端的云臺進行上下,左右控制；
林區監控管理指揮中心能記錄火情發生,發展和消滅的整個過程，對以后的火情的預防,治理提供真實有效的直觀資料。
7)山上需要24小時不間斷供電，滿足所以設備用電需要，根據目前技術條件設計采用相應的供電系統，保證山上不具備布線條件的監控點設備不間斷供電，正常工作。

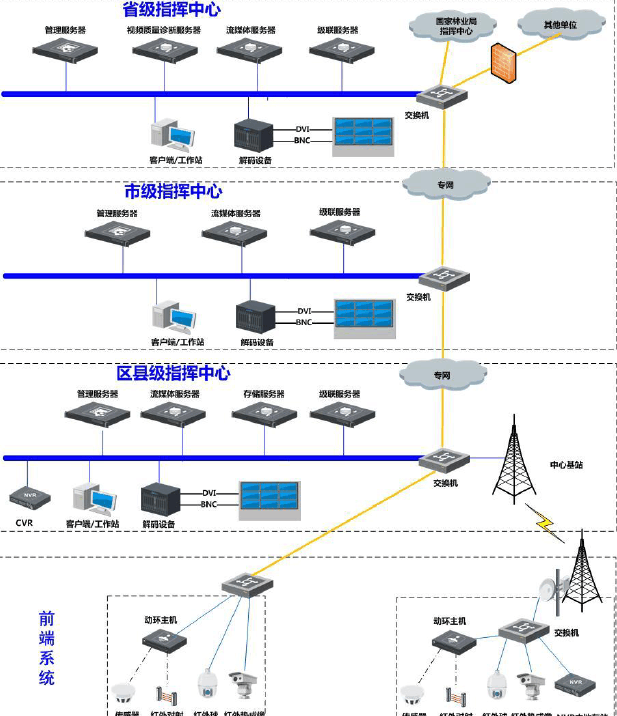

1.3 系統架構
森林防火監控系統由前端系統、傳輸網絡、各級指揮中心等幾個部分組成。
省級指揮中心部署視頻監控平臺軟件，通過專網線路連接國家林業指揮中心、市級指揮中心和部分其他單位。市級指揮中心通過專網線路分別和省指揮中心以及區縣級指揮中心連接，市級指揮中心部署視頻監控平臺軟件，實現和省級及區縣級的平臺進行聯網。區縣級指揮中心通過專網線路連接市級指揮中心，同時部署視頻監控平臺軟件和市級平臺進行聯網。前端系統通過光纖線路連接到區縣級指揮中心，無法通過光纖線路連接的前端系統，通過微波方式連接到區縣級指揮中心。
1.3.1 前端系統
前端系統對林區現場的圖像及環境信息等信息進行采集、編碼及上傳，并根據制定的規則進行自動化聯動。
1.3.2 傳輸網絡
傳輸網絡可采用光纖傳輸網絡，可將攝像機、鏡頭拍攝的現場圖像實時傳輸?shù)街笓]中心。
無有線傳輸條件的前端，采用微波方式，將攝像機、鏡頭拍攝的現場圖像實時傳輸?shù)街笓]中心。
1.3.3 指揮中心
區縣指揮中心可管理所轄林區的所有設備，接收由林區上報的視音頻及環境信息，同時可以滿足用戶視頻信息查看、林區設備控制的需求。
市級指揮中心可接收下屬林區上報的視音頻及環境信息，同時可以滿足用戶視頻信息查看、林區設備控制的需求。
省級指揮中心可接收下屬林區上報的視音頻及環境信息，同時可以滿足用戶視頻信息查看、林區設備控制的需求。
2 系統特點
2.1 設備防雷擊
系統前端設備除了電源部分采取了必要的防浪涌保護接地等措施外，對云臺等設備本身也采取了部分防雷擊保護措施，云臺護罩內對所有的信號輸入線路（例如：視頻線路、控制線路、網絡線路、低壓控制線路）全部進行了電磁屏蔽和防浪涌保護措施。
2.2 前端防結霧
一些時節容易發生多云多霧現象，特別是秋冬時節有恰好屬于防火期，屬于森林火險高發時期。為了在這段時間保證圖像監控系統運行的完好和圖像的清晰，所以前端設備的防凝霧功能就顯得越發重要了。
針對上述現象，我們對前端設備采用密封加隔離的防護措施，防護等級可達到IP67，內部集成加熱模塊和風扇，防護罩內部設備不會發生結霧和凝水現象。
2.3 防霧監控功能
林區可能存在多霧天氣，結合安防監控領域的視頻圖像透霧的特殊要求，開發了一種實時視頻透霧技術。該技術基于大氣光學原理，區分圖像不同區域景深與霧濃度進行濾波處理，獲得準確、自然的透霧圖像。
2.4 火情自動報警
設備利用遠紅外熱成像設備實時探測目標環境的輻射強度，通過嵌入式DSP對輻射強度進行分析，篩選出輻射強度比較異常的點，當檢測出有超出設定的熱點閥值時發出報警信號，通過自動報警裝置產生報警。
2.5 火點自動定位
監控系統發現火點或熱點自動報警后，利用回傳的數字云臺俯仰角、方位角及站點的地理位置信息（經緯度），計算出火點的具體位置。
當前端紅外熱成像攝像機發現火點時，在GIS系統中，標記出火點的相應位置，并用閃爍的方式給予提示。
2.6 報警信息統計
系統支持報警統計功能，提供對平臺報警數據的統計分析，分析的結果通過圖表方式展示。支持報警統計報表時間粒度：年、月、周、日，統計對象：按報警事件、報警級別。
系統支持報警信息統一展示，提供專用報警中心，集成展示實時報警、歷史報警數據，包括報警相關的視頻、錄像、圖片信息。
2.7 視頻聯動控制
當前端紅外對射探測器探測到入侵目標時，同時該目標已進入視頻監控區域后，視頻控制系統將自動進行聯動，完成自動開啟，也可通過值班人員手動打開和調節控制相應區域的視頻攝像頭，完成對入侵目標的識別、判斷和跟蹤。
2.8 視頻質量診斷
視頻質量診斷系統能夠?qū)η岸嗽O(shè)備的圖像質量進行智能分析，并對視頻圖像的清晰度（圖像模糊）、噪聲干擾（雪花點、條紋、滾屏）、亮度異常（過量、過暗）、偏色、畫面凍結、視頻丟失、云臺失控等常見攝像機故障進行檢測。
3 前端系統設計
3.1 系統概述
前端系統主要以紅外熱成像攝像機為核心滿足日常森林防火監控需求，同時整合信息地理系統、環境量信息等實現森林防火綜合監控。適宜于遠距離大范圍全天候監視。可以看清5公里遠的目標、室外防護罩給攝像機和鏡頭提供全天的防護、云臺可以360°旋轉，為了確保圖像不抖動，攝像機的固定方式都將進行最牢固穩定的安裝。
3.2 前端典型架構

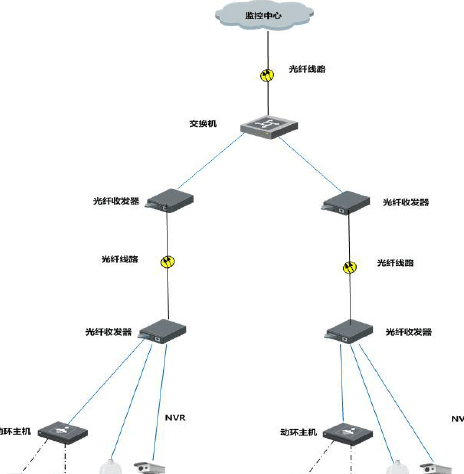

在光纖線路可達的地點，可采用有線傳輸?shù)姆绞?，各監控點通過光纖線路連接到區縣級指揮中心。

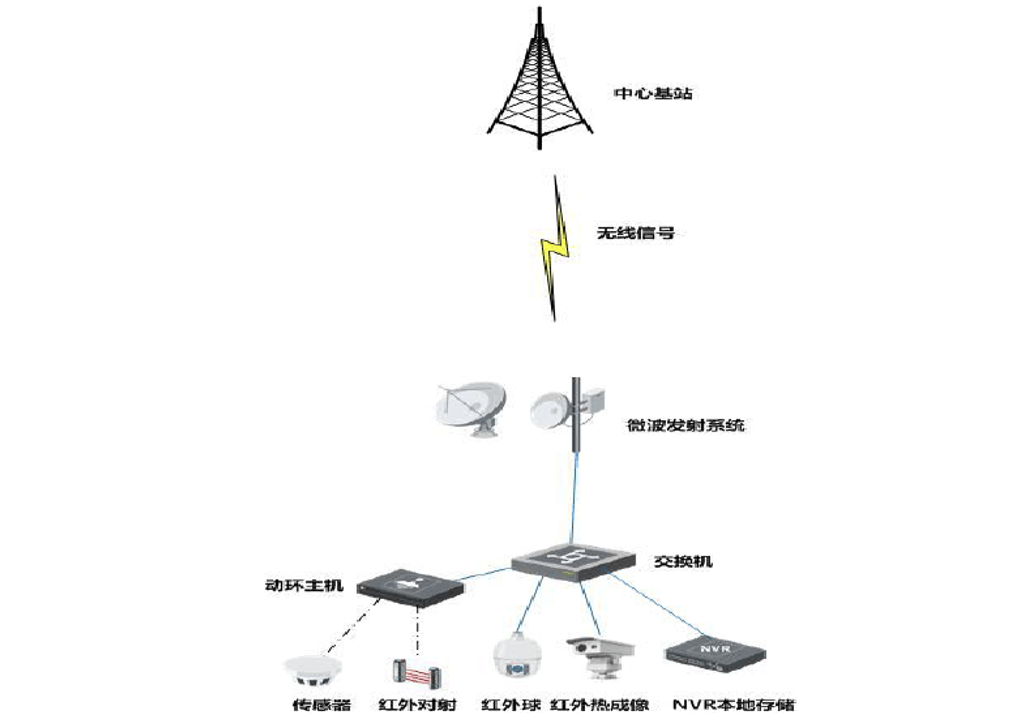

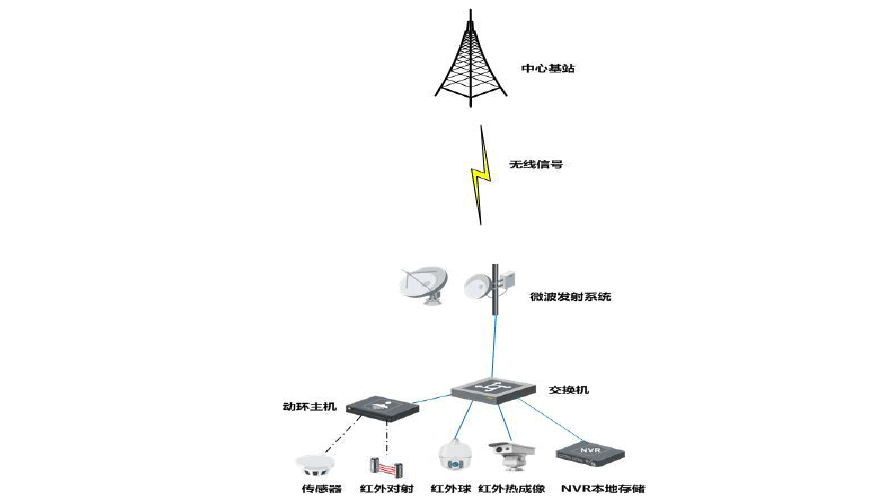

在光纖線路不可達的地點，可采用微波傳輸?shù)姆绞?，各監控點通過微波傳輸將數據發送到區縣級指揮中心。
3.3 紅外熱成像攝像機

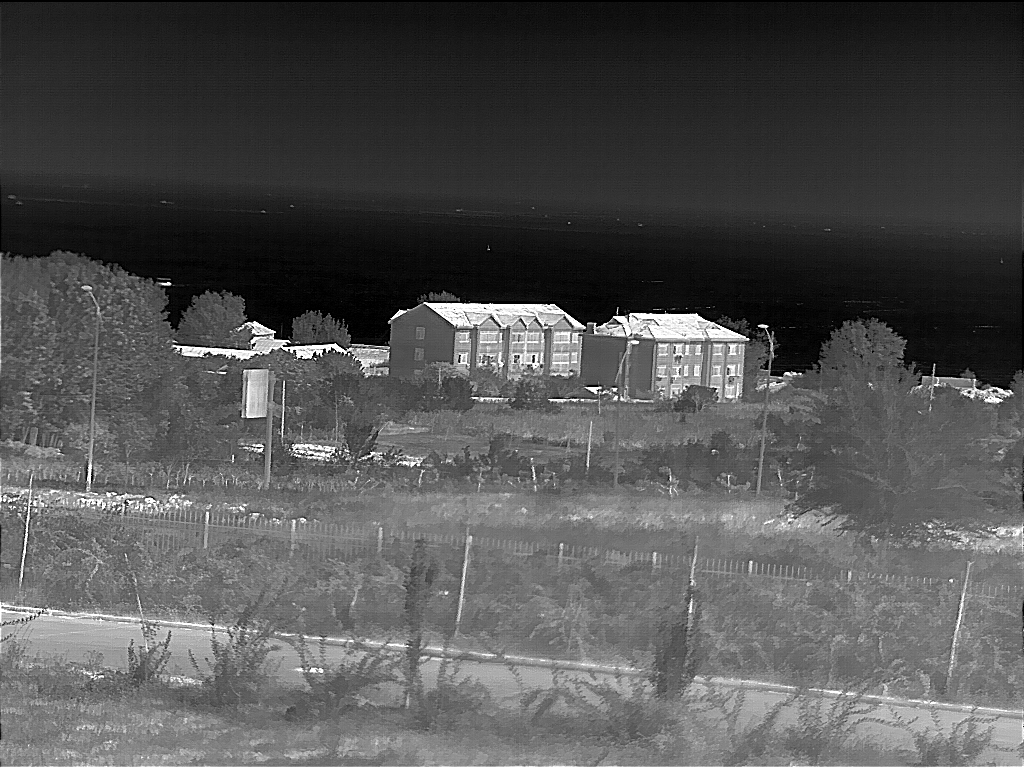

紅外熱成像視頻是遠紅外熱圖像，經過一系列的處理，可形成物體表面的熱圖像。且克服雨雪霧的能力較高，所以在夜間以及較惡劣氣候條件下，采用紅外熱成像監控設備可以對各種目標進行可靠監控及預警。
為使熱成像探測火災的準確性更高，可以搭配可見光攝像設備做為熱成像火災探測的補充，當熱成像發現火災點時，由控制人員通過可見光攝像畫面進行核實，確認無誤即可實現林火的準確預警。
集成了紅外熱像儀，彩色攝像機，可同時輸出兩路視頻，具有熱像儀超溫檢測功能，白天熱成像檢測到高溫目標，同時可見光攝像機檢測到火源時，云臺停止巡航，并向遠程監控主機發送報警信息，報警信息包括：機器ID，云臺水平和俯仰角度，超溫區域的坐標（左上角和右下角）。夜間由于環境干擾較少只需要熱成像檢測到超溫目標即可認定有火情。
1、熱像儀測溫報警功能
紅外圖像反映了物體表面的溫度分布，溫度越高，紅外輻射能量就越多，相應的數字圖像值就越大，由于著火點的溫度遠大于環境溫度，通過實時檢測紅外圖像，便能及時發現高溫目標，輸出報警信息給云臺，同時在畫面上標識出超溫區域。
2、報警信息傳輸
發現火情后，云臺停止巡航，將報警信息再加上機器ID，報警時的俯仰和水平角度打包后通過RS485傳給視頻服務器，視頻服務器通過網絡傳給上位機報警軟件。停頓一段時間后，云臺重新開始巡航監控。

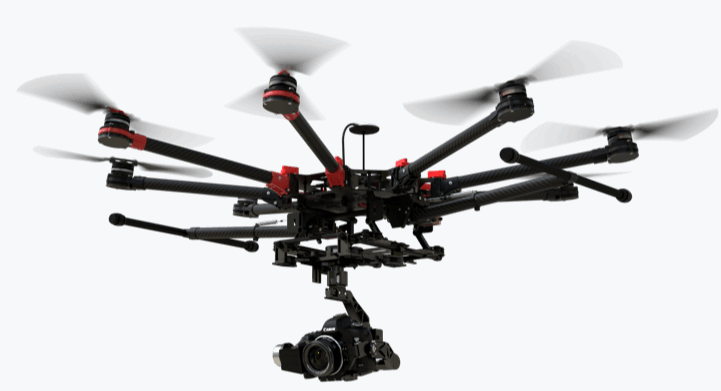

3.4 空中巡查平臺（無人機）
由于林區地勢復雜，在實際監控網絡中，存在多處安裝設備條件不具備、人員不可達等盲點，如懸崖、峭壁、山澗、野山等?？罩醒膊槠脚_(tái)的配備是林區立體化安防的有益補充，其主要用途是應對自然災害、人員失蹤、遇險等緊急突發事件。
安全穩定
采用 V 型 8 旋翼設計，主要結構部件均采用質量強度比極高的碳纖維復合材料，在保證機身結構強度、剛度的同時大幅減輕重量?？焖俚捻憫?yīng)頻率使你獲得流暢的操縱感。
便攜易用
所有機臂均可向下折疊、配合 1552 折疊槳，可使整機運輸體積最小化，方便運輸攜帶。您只需抬起機臂、鎖緊機臂卡扣、給系統上電，就已經進入了飛行就緒狀態，大大縮短每次飛行的準備時間。
安全可靠的電源分配設計
獨有的壓片式電源線插座，提高可靠性的同時簡化了電源走線。高效、可靠、安裝方便，用戶不需要做任何焊接工作便可完成整機組裝。鍍金的金屬支座和壓片組裝后焊接到下中心板，機臂的電源線耳通過螺釘擰緊到壓片和支座之間，提供高安全可靠的供電線路。獨特的方形螺釘設計，既可以方便螺釘?shù)牟鹧b，也可以通過四邊形外邊和中心板保護蓋的方孔定位配合，防止螺絲由于機臂的震動而出現松動的現象，確保供電的安全可靠。

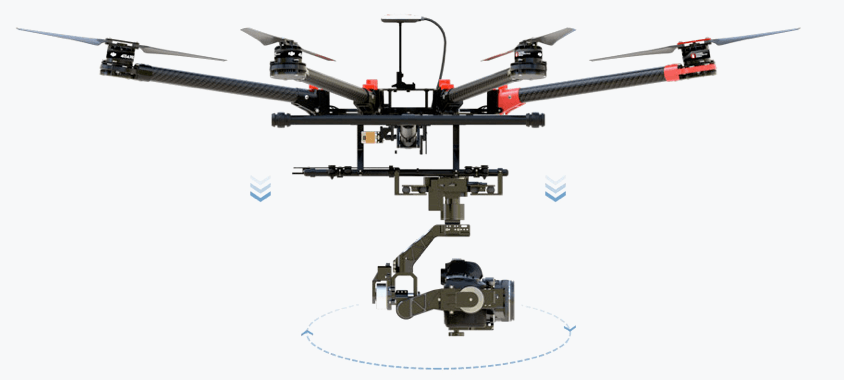

云臺下沉設計
新一代減震設計
全新的懸掛設計以及電機減震設計，大大降低云臺系統的震動，更利于拍攝作業。新電池托盤位置設計，方便用戶安裝電池，電池更加穩固。云臺安裝架下移設計，集合系統標配收放起落架，給鏡頭以更廣闊的拍攝視角。
3.5 環境監控報警主機
環境監控報警主機可以通過開關量接口跟紅外對射連接，通過4-20mA模擬量接口、開關量接口、RS-485串口與各類傳感器連接，對各種數據進行匯集，處理成數字信號，并可以提供向上的接口供指揮中心訪問、管理。
3.5.1 溫濕度傳感器
溫濕度傳感器，采用傳感、變送一體化設計，采集溫濕度數據，進行數據校正轉換，轉換成4-20mA電流環信號連接至環境監控報警主機，溫濕度模擬量能實時上傳主控中心，控制中心能隨時查閱林區的環境溫濕度，并做出相應的處理。
3.5.2 風速傳感器
風速傳感器顧名思義是測量空氣流速的儀器，儀器內的轉速傳感器能把風速轉換成4-20mA電流環信號上傳連接至環境監控報警主機，能把現場風速實時上傳主控中心，控制中心能隨時查閱林區的風速，并做出相應的處理。
3.5.3 煙感傳感器
現場配置有不同數量的煙感等火災探測器，來監測煙霧報警情況?？赏ㄟ^(guò)開關量連接至環境監控報警主機，當檢測煙霧時能自動發出報警信號，提醒控制中心工作人員，并可聯動攝像機預置位查看現場實際情況。
3.6 報警系統
考慮到市面上紅外熱成像攝像機的價格比較昂貴，建議在每臺紅外熱成像攝像機周?chē)鲈O(shè)一套防盜報警系統，報警系統分別由報警主機、4個紅外對射及一臺高清網絡球機組成。當檢測到有異常行為時，報警主機將報警信息傳輸?shù)胶蠖似脚_(tái)，后端平臺聯動球機跟蹤目標對象，實時放大現場畫面，起到防范報警作用。
3.7 供電系統
指揮中心采用普通辦公用電，為防止意外停電，中心使用UPS電源，以保證最低8小時持續供電。
前端系統的供電方式主要是太陽能以及風能，采取“風光互補”方式發電，利用風能和太陽能同時供電。

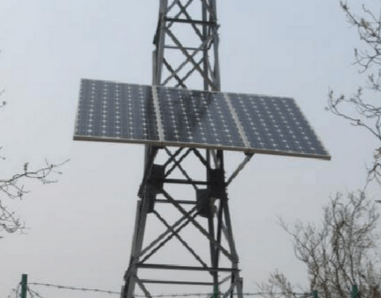

3.7.1 太陽能供電
太陽電池供電系統在微波通信領域的應用十分廣泛，具有使用費用低,可靠性高 ，無需維護等優點，受到林業部門的歡迎。用于監控點太陽能電源系統，根據地區環境的太陽能輻射數據進行計算，整個設計按照負載功率50W，連續日工作時數為24小時，即使在陰雨天也能獨立供電3天。
選擇太陽能方式之前要考慮安裝的地方是否真的合適安裝與使用太陽能，例如某些地區的日照時間短，或者比較陰暗，都有可能并不適合安裝使用太陽能。太陽能供電具備以下特點：
1)配合無線傳輸方式能夠徹底無線化；
2)無纜式獨立供電，組件靈活、小巧，方便安裝與組網；
3)全低壓直流供電方式，能源利用效率高安全性好；
4)維護費用少造價低；
5)傳輸不受距離和地形限制。
選擇過程中還需要考慮太陽能蓄電池的功率，在功率不足的情況下通常結合風能發電使用，這種方式即稱為“風光互補”。
3.7.2 風能供電
選擇風能方式之前要考慮安裝的地方是否具備使用風能的條件，是否處于大風比較多的地區，選擇什么類型的風能發電機組。風能發電的特點即蘊量巨大、可以再生、分布廣泛、沒有污染。三大弱點是：密度低、不穩定、地區差異大。
3.7.3 UPS或蓄電池
UPS就是不間斷電源，它是一種含有儲能裝置，以逆變器為主要元件，穩壓、穩頻輸出的電源保護設備，它可以解決電力的斷電、低電壓、高電壓、突波、雜訊等現象。UPS 還有個優點是反應迅速（響應時間短），如果采用后備式，而且蓄電池配置合理的話，可以有效延長用電設備的“續航”時間。
普通蓄電池大致可分為鉛酸式、膠體式和鋰電池三大類。
鉛酸式：其容量較大，充電時間短，放電電流大；但是體積較大，酸液容易泄露，充電時產生的氫氣和硫?qū)χ苓叺脑O(shè)備有一定的危害性。
膠體式：體積小，能夠以任何角度或體位放置，充電時間較短；缺點是容量不是很大。
鋰電池：鋰電池綜合了上述兩種電池的優點，而且放電電壓平穩，持續放電時間較長，但是價格較高。
在工程選擇時主要考慮輸出電壓，響應時間以及續航時間等因素。
3.7.4 農電供電
在工程中前端基站大都在森山老林中，附近并沒有農電線路。但在少部分地區還是使用農電供電的。這種方式能夠部分替代風光互補方式供電。在農電的選擇上主要考慮電壓穩定性、搭線難度、價格等因素。
3.8 防雷系統
為確保監控系統可靠、穩定地運行，系統需進行合理、優化的防雷設計，具體從以下方面考慮：
1)避雷針
對于支架安裝的攝像機，由于位置較高，可能會受到直擊雷的危害，因此需安裝避雷針，采用扁鋼或其他等效導體作為引下線，泄放雷擊放電電流。避雷針的架設需要綜合考慮周邊環境進行設計，確保林區設備（攝像機、終端盒）處于直擊雷防護范圍內。
2)接地
攝像機外殼、攝像機支架及場地終端盒等應進行可靠接地，接入接地系統。
3)線纜防雷器
為進一步提高系統的抗雷擊能力，除設備需具備防雷功能外，電源線應滿足三級防雷要求，弱電線路應采取防浪涌措施。各類可能引入雷擊的線纜應加裝各種防雷器。對于模擬攝像機，建議采用三合一（電源、視頻、485線纜）防雷器；對于網絡攝像機，建議采用單相電源防雷器及機架式網絡信號防雷器。
4 傳輸網絡設計
森林防火視頻監控系統中，省、市、區縣三級指揮中心通過專網連接。區縣到前端的連接可采用有線、無線兩種方式進行連接。
4.1 專網
在我國電子政務的指導性文件中詳細提出了電子政務網由電子政務內網與電子政務外網組成。黨政機關業務網絡與國際網物理隔離。隨著電子政務應用的不斷發展需要打開越來越多的網絡設備端口，從而降低了安全性，讓越來越多的政府部門不敢使用其承載業務信息?；谏鲜隹紤]，國家在兩網的基礎上增加了政務專網。政務專網是黨政機關非涉密的內部辦公網，主要用于非涉密信息的傳遞。實際工程項目中，專網的帶寬根據實際需要而定，從2M-10M不等。
4.2 有線傳輸
為確保信號傳輸?shù)馁|(zhì)量，在有條件使用有線傳輸?shù)那闆r下建議森林防火監控系統從前端到后端指揮中心的傳輸采用光纜傳輸。傳輸網絡架構圖如下所示：
4.3 無線傳輸
當前主要的無線傳輸方式分為模擬微波無線傳輸方式以及數字無線視頻傳輸方式。
對于模擬無線微波傳輸這種方式采用不同的波段直接傳輸監控?cái)z象機采集來的模擬信號。優點是信號損失度較數字方式要小的多，適合高質量視頻傳輸?shù)男枰?。?shù)字無線視頻傳輸與模擬相比，設備造價低，延遲較大，圖象質量相比下較差。其運做原理是將監控?cái)z象機輸出的模擬信號，經過編碼后轉變?yōu)閿?shù)字信號，在無線網絡上傳輸，因此在中心接設備的時候一般是通過網線接入的，無法直接接入模擬終端，比如監視器之類的設備。當然如果進行解碼器的還原處理后還是可以接的，但是由于視頻信號經過了模擬轉數字的質量損失后，再進行數字到模擬的還原。因此畫質的損失比較嚴重。
目前比較流行的數字無線微波有GSM，CDMA，WI-FI，WIMAX，4G/5G等形式。常見的設備有無線網橋，無線視頻服務器，視頻編解碼設備等。
4.3.1 微波傳輸
森林防火監控系統具有特殊的地理環境，傳輸方式不可能采用有線或光纜。因此應首先考慮無線微波傳輸方式，無線微波傳輸方式施工方便，造價低廉，圖像實時傳輸、清晰，并且可根據傳輸距離的遠近、現場自然條件的不同，其功率的大小可以按要求配制，在遇障礙物阻擋的情況下，可采用微波中繼（圖像/數據）系統。
微波是一種頻率超過1GHz的電磁波，波長范圍在毫米～厘米數量級，其波長比普通無線電波更短。微波傳輸類似光線直線傳輸，是一種視距范圍內的接力傳輸。由于微波的波長很短，因此它不能像中波那樣可以沿著地球表面?zhèn)鬏?，因?yàn)榈孛婧芸炀桶阉盏袅耍凰膊荒芟穸滩菢涌梢酝ㄟ^(guò)電離層反射傳輸?shù)降孛婧苓h(yuǎn)的地方，因?yàn)樗軌虼┻^(guò)電離層逸入太空。由于地球表面是一個曲面，所以微波只能在視距范圍內作直線傳輸，因此決定了兩個微波站之間的傳輸距離不能很遠，一般在50km左右，否則將不能獲得較穩定的傳輸特性。當前使用的頻率是2.4-5G赫茲波段（民用波段）。
4.3.2 4G/5G傳輸
在使用的過程中主要參考運營商在項目區域的網絡覆蓋以及質量情況。
5 指揮中心設計
5.1 省級指揮中心

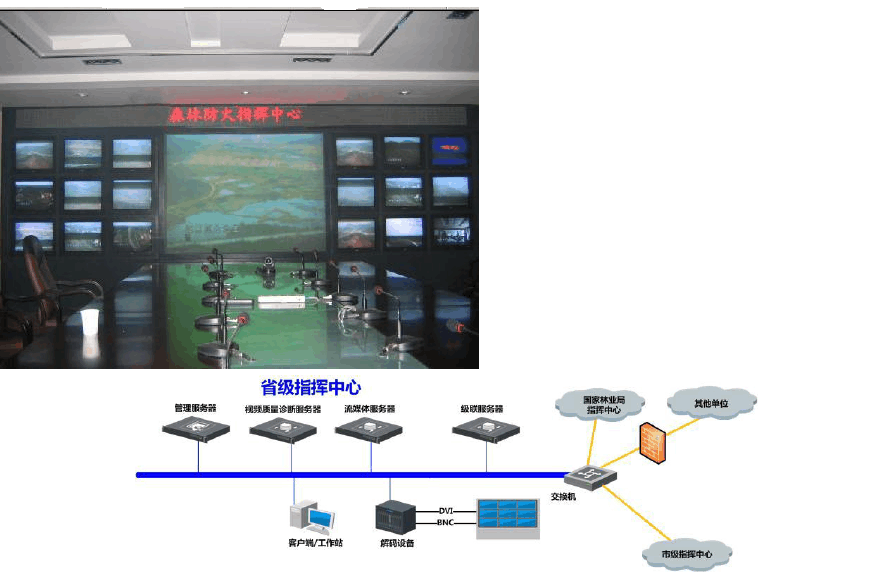

省級指揮中心由管理服務器、流媒體服務器、視頻質量診斷服務器、級聯服務器、工作站、解碼設備、顯示設備等組成。通過專網線路和國家林業局指揮中心、市級指揮中心、其他單位連接。

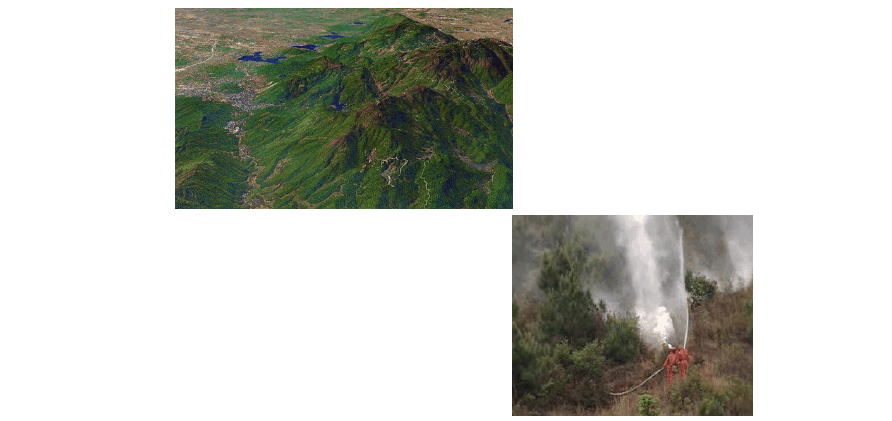

指揮中心大屏能夠觀看到如下圖象效果，確保對森林火災進行發現、監控、控制。
森林防火監控系統的建設，將實現一下功能需求：
1)實時視頻監視
利用建立分布在各野外監控點，獲取覆蓋范圍內的監控紅外及可見光視頻圖像，實現全天候不間斷監控。在正常情況下攝像頭工作在自動巡航掃描方式，觀測人員在指揮中心可觀測到一定范圍內的林木地貌、道路、人員等紅外及可見光視頻圖像，系統可進行全程錄像，若遇異常情況，工作人員可及時將紅外及可見攝像頭從自動狀態下轉為手動狀態，并對相關目標進行跟蹤、定位、放大（可見光），以便仔細全面地進行觀測分析。
2)遠程控制
主控中心通過客戶端和瀏覽器可對所轄林區的任一攝像機進行控制，實現遙控云臺的上/下/左/右和鏡頭的變倍/聚焦，并對攝像機的預置位和巡航進行設置控制應具有唯一性和權限性。
3)火情識別報警：
當監控?cái)z像機撲捉到林火時，系統具有的火情識別功能，可及時告警并聯動報警錄像，提醒值班人員察看顯示畫面，及早發現火情及火點位置；
4)火災定位：
利用前端采集系統中的數字云臺，在地理信息系統里將每一個監控點進行地址編碼，同時將每一個監控點的坐標直接綁定在電子地圖上，這樣地理信息系統一旦接收到特定編碼的數字云臺回傳的位置數據，通過建立特定的位置轉換數學模型，實現定位功能。同時，系統具備實現人工定位功能。
5)語音對講
在瞭望臺可配置語音對講設備，通過對講設備中心工作人員可指導日常林區巡檢員巡檢工作及應急搶險滅火工作。
6)錄像回放
對監控視頻進行實時存儲，記錄事故前后的現場情況，記錄事故搶險過程；通過網絡調用回放錄像，提供事故發生時的資料，為事故分析和事故處理提供幫助，并為事故處理和標準化作業教學提供寶貴的資料。
7)配置維護
能對林區攝像機進行校時、重新啟動、修改參數、軟件升級、遠程維護等功能。管理員不必到達設備現場，就可修改設備的各項參數，提高的設備維護效率。
8)與GIS系統相結合
監控系統與GIS相結合，以電子地圖為基礎,實現地圖基本操作功能,實現對森林火災的分析預報,森林防火工作的可視化管理，為防火提供直觀的規劃和決策支持。

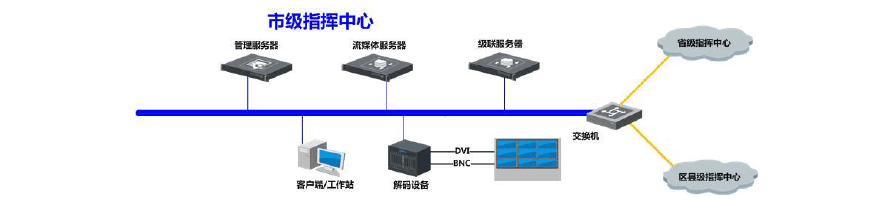

5.2 市級指揮中心
市級指揮中心由管理服務器、流媒體服務器、級聯服務器、工作站、解碼設備、顯示設備等組成。通過專網線路和省級指揮中心、區縣級指揮中心連接。
森林防火監控系統的建設，將實現一下功能需求：
1)實時視頻監視
利用建立分布在各野外監控點，獲取覆蓋范圍內的監控紅外及可見光視頻圖像，實現全天候不間斷監控。在正常情況下攝像頭工作在自動巡航掃描方式，觀測人員在指揮中心可觀測到一定范圍內的林木地貌、道路、人員等紅外及可見光視頻圖像，系統可進行全程錄像，若遇異常情況，工作人員可及時將紅外及可見攝像頭從自動狀態下轉為手動狀態，并對相關目標進行跟蹤、定位、放大（可見光），以便仔細全面地進行觀測分析。
2)遠程控制
主控中心通過客戶端和瀏覽器可對所轄林區的任一攝像機進行控制，實現遙控云臺的上/下/左/右和鏡頭的變倍/聚焦，并對攝像機的預置位和巡航進行設置控制應具有唯一性和權限性。
3)火情識別報警：
當監控?cái)z像機撲捉到林火時，系統具有的火情識別功能，可及時告警并聯動報警錄像，提醒值班人員察看顯示畫面，及早發現火情及火點位置；
4)火災定位：
利用前端采集系統中的數字云臺，在地理信息系統里將每一個監控點進行地址編碼，同時將每一個監控點的坐標直接綁定在電子地圖上，這樣地理信息系統一旦接收到特定編碼的數字云臺回傳的位置數據，通過建立特定的位置轉換數學模型，實現定位功能。同時，系統具備實現人工定位功能。
5)語音對講
在瞭望臺可配置語音對講設備，通過對講設備中心工作人員可指導日常林區巡檢員巡檢工作及應急搶險滅火工作。
6)錄像回放
對監控視頻進行實時存儲，記錄事故前后的現場情況，記錄事故搶險過程；通過網絡調用回放錄像，提供事故發生時的資料，為事故分析和事故處理提供幫助，并為事故處理和標準化作業教學提供寶貴的資料。
7)配置維護
能對林區攝像機進行校時、重新啟動、修改參數、軟件升級、遠程維護等功能。管理員不必到達設備現場，就可修改設備的各項參數，提高的設備維護效率。
8)與GIS系統相結合
監控系統與GIS相結合，以電子地圖為基礎,實現地圖基本操作功能,實現對森林火災的分析預報,森林防火工作的可視化管理，為防火提供直觀的規劃和決策支持。
6 區縣級指揮中心
區縣級指揮中心由管理服務器、流媒體服務器、級聯服務器、存儲服務器、工作站、解碼設備、存儲設備、顯示設備等組成。通過專網線路和市級指揮中心連接，通過光纖線路或微波跟監控前端連接。前端監控點數據統一存儲在區縣級監控中心。
（網絡架構圖同省市級）
森林防火監控系統的建設，將實現一下功能需求：
1)實時視頻監視
利用建立分布在各野外監控點，獲取覆蓋范圍內的監控紅外及可見光視頻圖像，實現全天候不間斷監控。在正常情況下攝像頭工作在自動巡航掃描方式，觀測人員在指揮中心可觀測到一定范圍內的林木地貌、道路、人員等紅外及可見光視頻圖像，系統可進行全程錄像，若遇異常情況，工作人員可及時將紅外及可見攝像頭從自動狀態下轉為手動狀態，并對相關目標進行跟蹤、定位、放大（可見光），以便仔細全面地進行觀測分析。
2)遠程控制
主控中心通過客戶端和瀏覽器可對所轄林區的任一攝像機進行控制，實現遙控云臺的上/下/左/右和鏡頭的變倍/聚焦，并對攝像機的預置位和巡航進行設置控制應具有唯一性和權限性。
3)火情識別報警：
當監控?cái)z像機撲捉到林火時，系統具有的火情識別功能，可及時告警并聯動報警錄像，提醒值班人員察看顯示畫面，及早發現火情及火點位置；
4)火災定位：
利用前端采集系統中的數字云臺，在地理信息系統里將每一個監控點進行地址編碼，同時將每一個監控點的坐標直接綁定在電子地圖上，這樣地理信息系統一旦接收到特定編碼的數字云臺回傳的位置數據，通過建立特定的位置轉換數學模型，實現定位功能。同時，系統具備實現人工定位功能。
5)語音對講
在瞭望臺可配置語音對講設備，通過對講設備中心工作人員可指導日常林區巡檢員巡檢工作及應急搶險滅火工作。
6)錄像回放
對監控視頻進行實時存儲，記錄事故前后的現場情況，記錄事故搶險過程；通過網絡調用回放錄像，提供事故發生時的資料，為事故分析和事故處理提供幫助，并為事故處理和標準化作業教學提供寶貴的資料。
7)配置維護
能對林區攝像機進行校時、重新啟動、修改參數、軟件升級、遠程維護等功能。管理員不必到達設備現場，就可修改設備的各項參數，提高的設備維護效率。
8)與GIS系統相結合
監控系統與GIS相結合，以電子地圖為基礎,實現地圖基本操作功能,實現對森林火災的分析預報,森林防火工作的可視化管理，為防火提供直觀的規劃和決策支持。
6.1 硬件設備組成
指揮中心平臺對前端監控資源進行整合，對前端設備進行集中維護和管理；省級平臺通過森林防火專網與地區級平臺的級聯服務器通信，級聯服務器把命令轉發至其他應用服務器實現對前端資源的監控。
平臺主要由應用服務器、客戶端、存儲設備、解碼設備、網絡交換機、防火墻、大屏顯示設備等組成。為保障前端系統的監控質量，平臺需具備完善的機房基礎保障和先進的網絡設備、豐富的網絡帶寬和光纖資源；為保障平臺的穩定運行，平臺的網絡采取雙網配置，所有設備都冗余配置在兩個不同的網絡中。
6.1.1 服務器
指揮中心的服務器可以分布式部署、獨立運行，各服務器都可以支持應用集群的方式冗余進行配置和在線擴充，具備彼此的應用服務器接管能力。
服務器統一采用PC服務器；服務器應具備多CPU系統、高帶寬系統總線、I/O總線，具有高速運算和聯機事務處理（OLTP）能力，具備集群技術和系統容錯能力；服務器應支持雙路獨立電源輸入，采用機架式安裝。
各級指揮中心平臺主要有以下服務器：中心管理服務器、流媒體服務器、級聯服務器等。其他軟件模塊可安裝在這些服務器實現功能。
管理服務器
管理服務器是綜合監控系統的核心單元，應實現前端設備、后端設備、各單元的信令轉發控制處理，報警信息的接受和處理以及業務支撐信息管理，同時也需要提供用戶的認證、授權業務以及提供網絡設備管理的應用支持，包括配置管理、安全管理、計費管理、故障管理、性能管理等等。
地區級指揮中心的管理服務器應能滿足對全地區林區視頻資源接入及設備的管理需求。
流媒體服務器
流媒體服務器是視頻監控系統的媒體處理單元，實現客戶端對音視頻的請求、接受、分發，流媒體服務器僅接受本域管理服務器的管轄，在管理服務器的控制下為用戶或其他域提供服務。
流媒體服務器可實現集群部署，可實現分布式部署，即可向前端或其他流媒體服務器發起會話請求，也可以接受客戶端設備或其他流媒體服務器的會話請求。
流媒體服務器能接受并緩存媒體流，進行媒體流分發，將一路音視頻流復制成多路。
存儲服務器
存儲服務器是網絡存儲的管理者，集中配置以海量存儲方式實現錄像計劃，并按計劃執行錄像任務。存儲管理服務器通過虛擬存儲管理技術，支持DAS、NAS、IP-SAN各種存儲設備；支持集中存儲管理模式，也支持站端控制主機分布式存儲方式；支持PB級海量音視頻數據存儲、快速檢索；支持靈活的備份策略；支持?jǐn)?shù)據自動修復技術（數據補錄），支持報警集中存儲和重要事件集中備份管理。
級聯服務器
級聯服務器主要用于平臺與平臺之間的互聯互通，它將本平臺需要向其他平臺傳輸?shù)男帕?、音視頻流轉換成標準的協議，發往其他平臺的通信服務器，同時將收到的采用標準協議的信令、音視頻流轉換成本平臺所能解析的協議語言，送往其他服務器進行分析操作，由此實現平臺與平臺之間的互聯互通。
選型原則
考慮到綜合監控系統的穩定運行，指揮中心所有服務器需采用在森林防火行業有實際應用的知名品牌。
6.1.2 客戶端
配置客戶端
配置客戶端負責對平臺內部進行大屏幕配置、權限管理、錄像管理、告警管理、安全管理、電子地圖管理、模擬量數據管理、數據庫管理、系統管理及林區攝像機、燈光等系統的配置管理。
B/S配置客戶端專門用于對系統進行維護、配置和管理，滿足配置客戶端需要實現的功能。
監控客戶端
監控客戶端負責對所轄林區的攝像機視頻和錄像信息查看，電子地圖管理，模擬量數據實時曲線瀏覽和歷史數據檢閱及攝像機、燈光等系統信息的獲取和控制。
C/S控制客戶端專門用于對系統視頻、環境信息調閱，對設備進行操作、控制，滿足控制客戶端的要求。
選型原則
指揮中心工作站可采用普通PC，建議采用在森林防火行業有實際應用的品牌。
6.1.3 存儲設備
主站系統由于管理著下屬成百上千的設備，需對站端視頻錄像和數據進行存儲。數據需通過數據庫進行管理，NAS對于讀寫頻繁的數據庫系統，不是很適合。對于數據庫存儲這種讀寫要求使用率高的任務來說，IP-SAN比較合適。
IP-SAN，即基于IP以太網絡的SAN存儲架構，隨著以太網技術的發展，使IP-SAN對SAN技術進一步的拓展。它使用iSCSI協議代替光纖通道（FC）協議來傳輸數據，直接在IP網絡上進行存儲，iSCSI協議就是把SCSI命令包在TCP/IP包中傳輸，即為SCSI over TCP/IP。IP-SAN架構不必使用昂貴的光纖網絡、FC-HBA卡和光纖通道存儲設備，而是使用IP以太網絡、以太網卡和iSCSI存儲設備。相比FC-SAN，IP-SAN存儲架構要廉價的多，而且實施起來更容易。
與FC-SAN類似，IP-SAN也可以將存儲設備分成一個或多個卷，并導出給前端應用客戶端，客戶端計算機可以對這些導過來的卷進行新建文件系統（格式化）操作?？蛻?hù)端計算機對這些卷的訪問方式為設備級的塊訪問，IP-SAN通過把數據分成多個數據塊(Block)并行寫入/讀出磁盤，塊級訪問的特性決定了iSCSI數據訪問的高I/O性能和傳輸?shù)脱舆t。
IP-SAN繼承了IP網絡開放、高性能、高可靠性、易管理、可擴展性強、自適應性強的優點，存儲方式靈活，實現存儲網絡與應用網絡的無縫連接，并提供了優良的遠程數據復制和容災特性。
IP-SAN存儲主要具有如下特點：
l具有高帶寬“塊”級數據傳輸?shù)膬?yōu)勢。
l基于TCP/IP，IP網絡技術成熟，具有TCP/IP的所有優點，如可靠傳輸，可路由等，減少了配置、維護、管理的復雜度。
l可以通過以太網來部署iSCSI存儲網絡，易部署，成本低。
l易于擴展，當需要增加存儲空間時，只需要增加存儲設備即可完全滿足，擴展性高。
l數據遷移和遠程鏡像容易，只要網絡帶寬支持，基本沒有距離限制，更好的支持備份和異地容災。
6.1.4 解碼設備
機架式解碼器產品硬件結構設計上參考ATCA標準，用于將前端網絡視頻信號解碼輸出上電視墻，支持解碼多種編碼格式網絡視頻，支持多種網絡傳輸協議，支持多種模擬信號輸出接口，專為視頻監控系統的部署與管理而設計的一體化電信級機架式解碼器。
6.1.5 大屏顯示設備
指揮中心配置有大屏幕綜合顯示系統，林區相關信息會顯示在大屏幕綜合顯示系統，充分利用大屏系統超高分辨率、超高對比度的顯示特點。
6.1.6 短信模塊
短信模塊（俗稱短信貓），是一種基于無線GSM技術的工業級MODEM，內嵌GSM無線通信模塊，插入移動運營商的手機SIM卡后，可用來收發短信。
短信模塊通過串口數據線和管理服務器相連，在平臺軟件中可以配置報警聯動短信功能，當林區發生報警時，通過短信模塊把報警信息及時發送給相關負責人。
6.1.7 防火墻
防火墻是一種計算機硬件和軟件的結合，使內部網和外部網之間、專用網與公共網之間建立起一個安全網關（Security Gateway），從而保護內部網或?qū)Ｓ镁W(wǎng)免受非法用戶的侵入，防火墻主要由服務訪問規則、驗證工具、包過濾和應用網關4個部分組成。
防火墻是解決網絡邊界安全的重要設備，它主要工作在網絡層之下，通過對協議、地址和服務端口的識別和控制達到防范入侵的目的，可以有效的防范基于業務端口的攻擊。
防火墻實際上是一種隔離技術，最基本功能就是控制在計算機網絡中，不同信任程度區域間傳送的數據流。例如互聯網是不可信任的區域，而內部網絡是高度信任的區域。防火墻是在兩個網絡通訊時執行的一種訪問控制尺度，它允許你授權的用戶進入你的網絡，同時將未授權的用戶隔離在網絡之外，以避免安全策略中禁止的一些通信，最大限度地阻止網絡中的黑客訪問你的網絡。
防火墻具有很好的保護作用，入侵者必須首先穿越防火墻的安全防線，才能接觸目標計算機，用戶可以將防火墻配置成許多不同保護級別。主站系統需冗余配備1000M防火墻。
防火墻主要功能如下：
1)通過源地址過濾，拒絕外部非法IP地址，有效的避免了外部網絡上與業務無關的主機的越權訪問。
2)可以只保留有用的服務，將其他不需要的服務關閉，可以將系統受攻擊的可能性降低到最小限度，使黑客無機可乘。
3)可以制定訪問策略，只有被授權的外部主機可以訪問內部網絡的有限IP地址，保證外部網絡只能訪問內部網絡中的必要資源，與業務無關的操作將被拒絕。
4)外部網絡對內部網絡的所有訪問都要經過防火墻，所以防火墻可以全面監視外部網絡對內部網絡的訪問活動，并進行詳細的記錄，通過分析可以得出可疑的攻擊行為。
5)安裝防火墻后，網絡的安全策略由防火墻集中管理，黑客無法通過更改某一臺主機的安全策略來達到控制其他資源訪問權限的目的。
6)可以部署NAT（Network Address Translation：網絡地址變換），使外部網絡用戶不能看到內部網絡的結構，使黑客攻擊失去目標。
防火墻建議采用主流品牌。
7 平臺軟件設計
專為森林防火用戶量身定制的平臺軟件，軟件可以支持超大規模的部署，能滿足多級管理的應用需求。軟件采用模塊化構建方式，可應需裁剪；采用Web Service作為對外的服務接口協議，方便二次開發商集成；方便的增值業務集成；統一的平臺內部協議；統一的部署和管理。采用模塊化設計，部署方便，操作簡便，還可根據森林防火自身管理要求和現狀做進一步的定制開發，充分體現森林防火系統為管理帶來的效率。
7.1 平臺架構
面向服務的軟件架構SOA將成為新一代網絡服務的基礎框架，其在傳統的IT開發領域取得了良好的發展，將SOA的思想引入到森林防火平臺軟件的開發中來，有力的保證了我們?cè)O(shè)計的先進性。
通過使用SOA的架構，以松散耦合的方式公開業務服務，更易于集成和管理復雜性、更快地整合現有系統；通過良好的分層結構，統一的接口服務，可以有效減少服務督察平臺的復雜度。森林防火平臺軟件的架構層次如下圖所示。
主要分為以下幾個層次：
7.1.1 基礎平臺開發
對操作系統、數據庫、安全加密、多媒體協議的封裝，屏蔽差異，實現上層應用的平臺無關性，提高開發效率和系統兼容性。
7.1.2 平臺服務
在平臺服務層我們提供了中心管理、認證授權、校時服務、流媒體服務、存儲服務、網絡管理、報警管理等通用服務外，還提供了電信級系統必須具備的負載均衡、雙機熱備等服務。
7.1.3 業務邏輯子系統
通過常用業務的歸納、封裝，這層提供了視頻、報警、智能、對講、電子地圖等監控安防業務，方便應用層調用。
7.1.4 應用系統
森林防火平臺軟件除了有傳統的C/S客戶端，也有基于最新WEB技術的B/S客戶端，最大程度滿足森林防火的不同場合下的需要。
7.1.5 Web Service接口
森林防火系統平臺軟件通過Web Service提供對外接口，這可以在異種操作系統、異種語言之間進行交互，也是和其他IT和業務應用程序集成的最好方法。
7.1.6 與林區自動氣象站系統對接
視頻監控系統可能需要與林區氣象站系統進行對接，將氣象站監測的風向、風速、溫度、濕度等各種環境量數據與監視系統進行整合，以求最大程度挖掘系統潛力，最大程度提升管理品質，為客戶創造最大價值。
7.1.7 與林區已有GIS系統對接
視頻監控系統可能需要與林區已有GIS系統進行對接，將攝像機位置、根據數學模型計算的預警位置的坐標數據與監視系統進行整合，兩個系統間的交互通過接口和消息來通信，實現交互和消息的傳遞（服務調用），以求最大程度挖掘系統潛力，最大程度提升管理品質，為客戶創造最大價值。
7.2 平臺特點
森林防火平臺軟件在功能上有以下特點：
1)支持海量設備接入。
2)分布式監控，部署、升級靈活方便。
3)集中管理，多級別控制，完善的用戶權限定義。
4)巡檢設備和服務器工作狀態，系統安全可靠。
5)統一的報警管理，支持多種聯動方式。
7.3 平臺運行環境
7.3.1 操作系統
操作系統應為具有開放性、高可靠性和安全、通用、成熟的產品。
服務器推薦WindowsServer2008系統；
客戶端推薦Windows7系統。
7.3.2 數據庫
平臺能夠兼容所有數據庫，可配置通用、成熟的商用數據庫作為監控設備配置信息、監控?cái)?shù)據庫、歷史數據庫的存儲及管理平臺。
MySQL作為一個廣泛使用的、成熟的數據庫系統，支持Linux平臺軟件，能夠滿足森林防火監控系統的要求，滿足數據庫操作主要為OLTP方面應用且不頻繁的特點。
考慮到服務器的雙機熱備，采購的數據庫需具備數據同步功能。
7.3.3 雙機切換軟件
為確保視頻森林防火系統的穩定工作，系統采用了雙機熱備的方式，即部署兩臺軟硬件配置完全一樣的服務器，當一臺服務器出現故障的時候，另外一臺服務器接替其工作。
雙機之間通過以太網線和串口線進行“雙重心跳偵測”，但還需部署軟件切換軟件，當備機偵測不到主機的心跳信號時，根據預設的軟件規則進行主備切換。
7.4 平臺模塊
森林防火系統平臺主要包括中心管理、存儲管理、存儲、流媒體、報警、網管、云臺代理、客戶端等模塊，還可按需添加設備接入、智能分析、電視墻等模塊。
7.4.1 中心管理模塊
中心管理模塊是整個系統的核心組件，提供統一的認證、授權、管理服務。作為認證模塊，支持AAA、PKI/PMI的集成；作為管理模塊，對系統內的用戶、角色、權限、前端設備錄像設備、各種服務器進行集中配置管理；作為應用模塊，提供各類業務，提供完善的日志管理和審計功能。
中心管理模塊還集成有WEB服務、NTP全網校時等模塊。
WEB服務為系統管理、流媒體、集中存儲檢索等所有應用服務器提供統一WEB訪問配置界面，為前端設備提供統一遠程監視查詢WEB訪問界面。
NTP全網校時能對監控專網內全部設備進行網絡校時，保持全部設備時間統一，可由操作員發起手動校時或中心服務器啟用定時自動校時功能。
7.4.2 存儲管理模塊
存儲管理模塊通過虛擬存儲管理技術，支持DAS、NAS、IP-SAN各種存儲設備；支持集中存儲管理模式；支持PB級海量音視頻數據存儲、快速檢索；支持靈活的備份策略；支持?jǐn)?shù)據自動修復技術（數據補錄），支持報警集中存儲和重要事件集中備份管理。
7.4.3 流媒體模塊
流媒體模塊支持實時視頻數據的轉發及分發；支持存儲數據的回放點播(VOD)；支持Qos管理，對帶寬進行合理使用；支持用戶和事件的優先級管理；支持級聯和分布式部署；支持視頻流相關的統計信息。
7.4.4 報警模塊
報警模塊管理系統內各種報警事件及其聯動處理，并可對報警消息進行分發及上傳。支持的聯動方式有客戶端聯動（視頻圖像、聲光顯示、信息疊加）、云臺聯動、通道錄像、報警輸出聯動、EMAIL通知、短信發送、通道抓圖等方式。提供完善的報警日志管理，方便事后查詢檢索。
7.4.5 網管模塊
網管模塊對系統內的網絡運行狀況，設備運行狀況、服務器運行狀況進行監視和管理，并能以各種圖表的形式進行實時顯示。主要提供資源清單管理、遠程維護管理、性能管理、故障管理、日志管理。對各種維護數據可以進行查詢、統計，并生成相關報表。
7.4.6 云臺代理模塊
云臺代理模塊可以實現用戶根據權限擁有不同的控制級別，按優先級對云臺進行控制；通過云臺代理服務，可以去控制各種型號的矩陣，實現模數互控。
7.4.7 客戶端
C/S客戶端
C/S客戶端主要用于實時監控圖面的查看，平臺客戶端內置C/S客戶端程序，可以在系統管理服務器認證下訪問林區所有現場設備，實現輪循預覽、語音對講、報警處理、歷史錄像搜索回放、電子地圖等功能；支持矩陣解碼卡、解碼器等設備大屏輸出控制；還支持備份管理、日志管理、系統配置等功能。
B/S客戶端
B/S客戶端通過WEB瀏覽器對系統進行管理、信息發布、維護統計、實時監控和錄像標簽檢索回放，采用WEB2.0技術，操作更順暢、畫面刷新速度更快，可作為應急指揮平臺及非平臺用戶的主要監控程序。B/S客戶端包括配置客戶端、控制客戶端。
配置客戶端主要完成以下功能：
1)資源配置：各種前端設備、服務器、監控屏組等各種實體的遠程配置。
2)用戶配置：管理系統所有用戶的添加刪除，權限分配等操作，具體分為用戶，部門，角色管理。
3)錄像配置：用來管理錄像的存儲，包括對前端設備的錄像計劃配置，集中存儲的錄像計劃配置。
4)地圖配置：用來導入和編輯電子地圖的功能，可以增加、修改和刪除電子地圖的圖層并進行切換，具有超級鏈接功能，可以在地圖上直接對視頻、報警、對講等設備進行配置。
5)系統狀態管理：主要對系統內服務器和設備的運行狀況、用戶信息及在線數進行統計和顯示，并顯示異常信息報表、資產信息報表、資產故障率報表。
6)系統參數配置：對管理平臺的系統參數、網域參數、級聯參數進行配置，系統參數包括日志保存天數、設備校時、報警電子郵件賬戶、DDNS設置。
7.4.8 電視墻模塊
電視墻模塊支持軟件解碼大屏輸出，支持解碼卡、解碼器、模擬/數字矩陣控制輸出，支持鍵盤、3D搖桿控制，支持高清解碼輸出，支持文件回放上墻，支持報警聯動上墻。
7.5 平臺基本功能
7.5.1 視頻監控
1)支持樹形方式展開選擇所需督察窗口的視頻，實時監視個各林區的視頻信息，支持多畫面分割顯示或回放同一林區多路實時視頻或多個林區單路實時視頻，支持一機同屏1、4、9、16畫面等規格畫面顯示方式，還可以支持4、6、7、9、12、24畫面多種規格畫面的組合顯示方式；
2)支持組顯示，可以在一個分組中配置多個攝像機和預置位綁定的顯示項；
3)支持多臺監控客戶端及多個WEB用戶同時查看任意林區的服務督察圖像；
4)具備視頻自動巡視功能（對森林防火系統的高清攝像機進行視頻巡檢，參與輪巡的對象可以任意設定，包括不同林區的視頻、同一林區的不同攝像機、同一攝像機的不同預置位等，輪巡間隔時間可設置，完成輪巡任務的攝像機可自動復位）；
5)具備攝像機自動復位功能，即可對督察點的攝像機設定默認監視狀態，正常狀態下攝像機保持默認狀態，在控制完成的可設定的時間段內恢復默認監視狀態；
6)支持對視頻的手動錄像功能，對任一幀實時視頻抓拍后以JPEG或BMP的圖片格式進行保存；
7)能將攝像機的號碼及位置、攝像日期和時間等信息進行疊加，以便在監視圖像上顯示相應的必要信息，并可用漢字顯示，所有字符的格式、內容等信息，均可由用戶方便地自由修改。
7.5.2 錄像管理
1)可以遠程設置前端系統的錄像規則，實現手動錄像、計劃錄像、報警觸發錄像等錄像方式；
2)支持IP-SAN、NAS存儲的無縫存儲，支持報警聯動存儲錄像到IP-SAN、NAS，數據存儲均最小單位精確到秒；
3)支持多個客戶端同時顯示、存儲、檢索、回放所選各林區的多個攝像機視頻；
4)支持多個客戶端同時按照?qǐng)?bào)警事件、時間段、攝像機、存儲位置等組合條件檢索錄像，支持從前端系統下載檢索的錄像和刪除本地的錄像，支持硬盤預分配技術，杜絕硬盤碎片，硬盤數據自動循環復寫；
5)支持遠程回放按照時間檢索的歷史視頻、報警錄像和計劃存儲的本地錄像，回放支持單幀、慢放、常速、快速、進度條拖放等方式；
6)支持回放視頻的單幀抓拍，并可以在保存圖片時由用戶進行標注以方便查找。
7.5.3 存儲管理
1)系統采用分布式存儲方式，平臺對報警錄像進行存儲或按需設置存儲；
2)錄像存儲格式為D1/4CIF可調，可根據錄像保存的時間需求配置硬盤。
7.5.4 數據轉發
1)支持對視頻流、前端錄像、控制信息、報警信息、語音對講流等數據的轉發，所有視音頻數據的編碼格式和控制信息等均符合相關標準的要求；
2)支持IP單播的方式查看視頻流，支持轉發組播視音頻流。
7.5.5 語音功能
1)支持林區前端語音廣播；
2)支持平臺與林區之間及兩個平臺之間的雙向語音對講；
3)支持平臺內的客戶端用戶對講。
7.5.6 遠程控制
1)支持對前端攝像機設備進行控制，控制范圍包括：攝像機（包括云臺、鏡頭等）；
2)可以對攝像機進行視角、方位、焦距、光圈、景深的調整，支持用鼠標拖曳的方式控制攝像機的督察方位、視角，實現快速拉近、推遠、定焦被督察窗口；
3)選擇一幅圖像，點擊3D縮放按鈕，然后點住鼠標左鍵，在主畫面上拉出需要查看的區域，然后松開左鍵，球機的云臺就會自動定位到所拉的畫面區域,方便用戶快速直接的進行云臺的定位；
4)支持對有預置位的攝像機添加、刪除、修改、調用、查詢預置位的操作；
5)能對云臺攝像機或球機多個預置位、多條巡航線路、多個巡航方案的進行設定，可以設定在不同的時間段執行不同的巡航方案；
6)可以對攝像機設置長時間駐留的預置位，系統在用戶對該攝像機控制操作結束后設定的時間段內，使攝像機回復到默認的監視位置；
7)支持用戶權限管理提供優先級劃分，高優先級用戶可以在低優先級用戶使用時獲取控制權，低優先級用戶不能再使用，同級別的用戶滿足先到先得的原則獲得控制權；
8)支持對管理的設備進行遠程升級、重新啟動、參數配置等控制；
7.5.7 報警管理
1)實時接收前端設備發送來的報警信息，多林區同時發生多點報警時，報警信息不會丟失；
2)所有報警信息在報警管理窗口均可以實時顯示，顯示的內容包括日期時間、設備名稱、報警類型等信息，所有報警信息均可以進行手動確認；
3)當林區發生報警時，應實時彈出報警畫面，并且按照策略進行聯動，包括報警錄像、PTZ聯動、報警輸出、電視墻關聯操作、監控客戶端關聯操作、短信通知等關聯操作，手機客戶端可以打開當前報警錄像進行查看。
4)所有報警信息及確認信息（包括確認時間、確認節點、確認用戶等）應自動保存，均可實現歷史查詢、顯示、打印和輸出。
5)所有報警信息會自動匯總，可以根據每月、每年或任意自定義時間進行導出，以這部分信息作為考核服務人員的績效。
7.5.8 電子地圖
1)支持在地圖上直接對攝像機等設備進行管理；
2)支持增加、修改和刪除電子地圖的圖層，并可進行切換，具有超級鏈接功能；
3)支持對地圖進行放大、縮小和漫游；
4)支持報警事件聯動，可以圖標閃爍、彈視頻窗口等。
7.5.9 權限管理
1)用戶權限配置分為三部分：用戶、部門、角色，不同用戶可以設置所屬部門和隸屬角色，相關操作時根據優先級提供優先級高的用戶優先使用權利，用戶權限可以在線進行授權、轉移和取消；
2)權限配置可以針對功能進行授權，比如有沒有控制云臺攝像機的權限，也支持針對數據的授權，比如有沒有回放錄像文件的權限；
3)支持通過權限管理劃分責任區域用戶，通過不同的責任區域用戶來檢查責任區的在線和離線；
4)支持通過權限管理分配責任區用戶只對該責任區域內的設備擁有權限，實現責任區域的視頻、報警及統計信息的分區分流；
7.5.10 安全管理
1)支持對用戶登錄、操作應進行權限查驗；
2)系統所有重要操作，如登錄、控制、退出等，均應有操作記錄，系統可對操作記錄進行查詢和統計，所有操作記錄具有不可刪除和不可更改性；
3)系統保存的所有重要數據，包括用戶信息、報警信息、操作記錄、日志等，不可刪除和不可更改。
7.5.11 系統管理
1)支持多種日志：操作日志、報警日志、系統日志，通過人機界面可以查
詢和導出；
2)通信監視
通過專門的網管服務器實現對系統內各個節點的通信狀態進行監視；
同所有接入系統通過心跳信息進行?；睿@取各接入系統的在線狀態。
3)配置管理
a)前端系統遠程配置
可以統一對前端系統的參數進行設置；
可以對林區所有攝像機的預置位信息、預置位巡航軌跡、攝像機軌跡錄制等進行配置；
通過權限管理設置巡檢用戶具有查看其所轄區域的服務督察錄像數據權限；
可以實現對前端系統的OSD顯示位置、字體及大小和顏色進行設置。
b)平臺配置
有專門的配置客戶端，對系統內的各種網絡參數、系統參數進行配置；
支持應用集群和雙機熱備的管理和配置；
支持自動切換、故障切換兩種方式的應用集群配置；
有專門的配置客戶端，實現錄像、報警、系統資源的設備和管理；
由于故障切換或者手動切換以及相關的參數設置都會產生事件日志信息進行記錄。
4)資源監視
a)平臺資源監視
支持以表格的方式將系統內服務器和客戶端的性能數據進行展示，包括CPU使用率，網絡負載率，內存使用率，存儲空間使用率等信息；
支持對系統內部各個服務器和其他網絡設備的運行狀態進行監視并統計相關信息，能識別服務器和網絡設備的故障以及相應的故障類型并進行告警，如交換機故障、服務器故障（如CPU負荷率過高、硬盤錯誤或容量超限、操作系統非致命錯誤等）等可檢測的設備故障等；
b)前端系統資源監視
支持對各個前端所有設備的運行狀態進行監視。
7.5.12 報表管理
1)報表數據
a)支持將歷史報警數據和相關統計信息輸出成報表；
b)支持將各類攝像機可用率等信息輸出成報表。
2)報表類型
支持下列報表方式：日?qǐng)?bào)、周報、月報、季報及年報，報表的生成時間、內容、格式和打印時間用戶可以自行輸入并保存在報表中。
3)報表調用
支持對報表數據導出成EXCEL文件格式進行保存。
7.5.13 Web配置及監控
1)WEB配置客戶端可以實現系統資源的配置，支持對WEB用戶進行統一的權限設置和管理；
2)WEB監控客戶端可以實現視頻信息的監控，支持歷史報警信息的檢索、回放；
3)支持主流的網絡瀏覽器，控件可以自動下載和升級；
4)支持200人以上的并發訪問能力，在并發訪問人數達到上限后，可以根據優先級將低優先級用戶自動斷開；
5)WEB客戶端可以隨時隨地接入平臺。
7.6 平臺性能參數
1)單臺流媒體轉發設備可同時轉發的視頻信號的數量不低于200路；
2)單臺客戶端可同時顯示實時畫面的數量不低于16路。
3)平臺最大可接入前端攝像頭數量：不低于5000個。
4)平臺最大可接入的并發客戶端數量：不低200個。
5)平臺支持同時登錄的最大用戶量：不低于200個。
掃一掃，加官網微信
公司總機：010-82872655
企業郵箱：xinzhiheng@iet.com.cn
郵??????編：100080
公司地址：北京市海淀區海淀南路19號時代網絡大廈
京公網安備11010802018015
